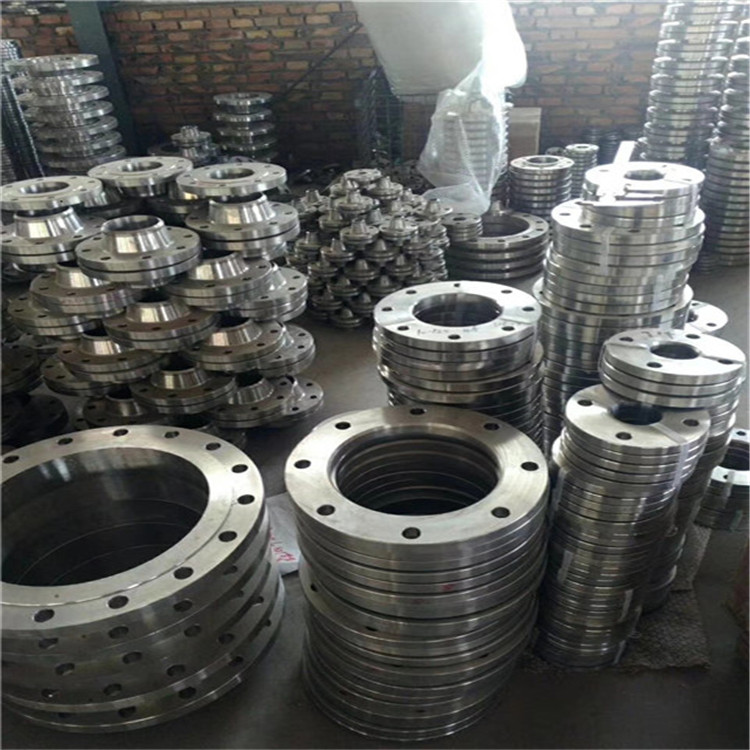

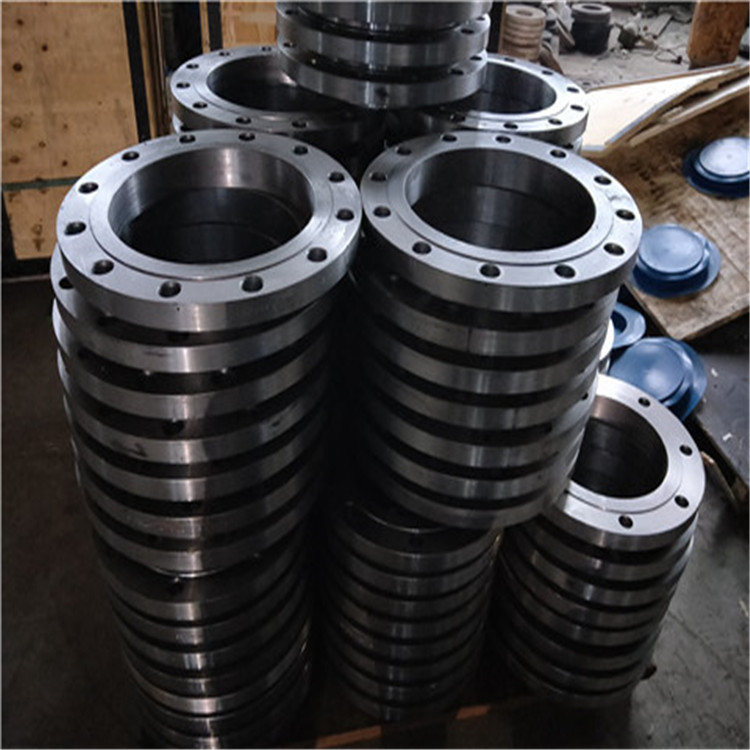

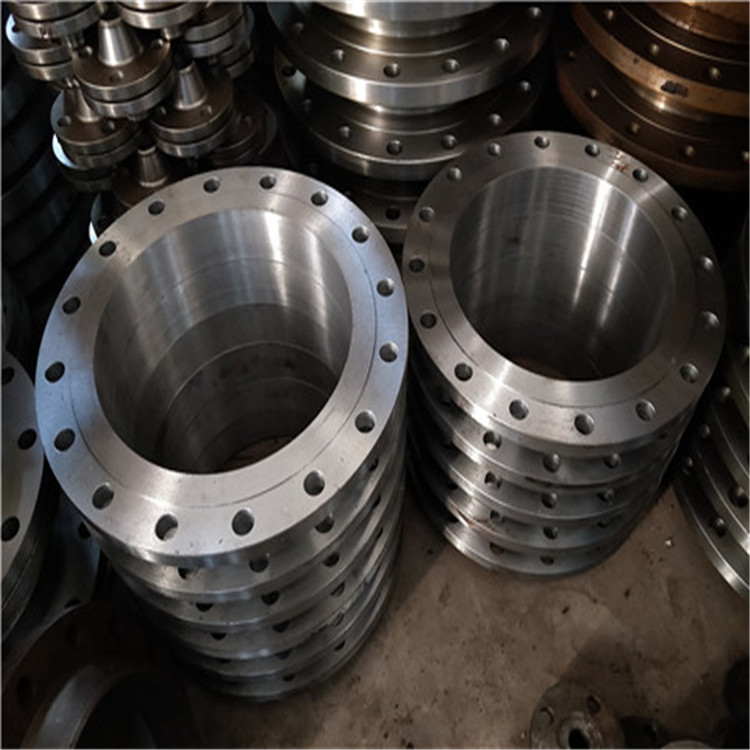

板式平焊法兰 大型法兰制造商 板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）：取材方便，制造简单，成本低，使用广泛；但刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。密封面型式有平面和突面。
简介
板式平焊法兰是最常见的法兰，压力有PN2.5，PN6，PN10，PN16，PN25。
焊接形式：板式平焊法兰是把管子插到法兰里去焊接。
平焊法兰的材质：201，304.316.316L.0Cr18Ni9.321.202、碳钢、20#、20G、以及合金钢等。 [1]
适用范围
由于板式平焊法兰具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力、航天、造船等基础工程。 [2]
板式平焊法兰标准
国标法兰英文（National standardflange）是指按中华人民共和国国家标准《GB/T 9112~9124-2010钢制管法兰》的规定生产的法兰片。
国标法兰标准由中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会于2011-01-10联合发布，从2011-10-01起实施的推荐性标准。
GB/T 9112~9124-2010一共包括了以下13项标准：
代替了国标GB/T9112-2000；GB/T10745-1989标准
GB/T 9112-2010 钢制管法兰 类型与参数
GB/T 9113-2010 整体钢制管法兰
GB/T 9114-2010 带颈螺纹钢制管法兰
GB/T 9115-2010 对焊钢制管法兰
GB/T 9116-2010 带颈平焊钢制管法兰
GB/T 9117-2010 带颈承插焊钢制管法兰
GB/T 9118-2010 对焊环带颈松套钢制管法兰
GB/T 9119-2010 板式平焊钢制管法兰
GB/T 9120-2010 对焊环板式松套钢制管法兰
GB/T 9121-2010 平焊环板式松套钢制管法兰
GB/T 9122-2010 翻边环板式松套钢制管法兰
GB/T 9123-2010 钢制管法兰盖
GB/T 9124-2010 钢制管法兰
技术条件
本标准规定的压力标记分为PN标记和Class标记。
PN标记有12个压力等级
分别为：PN2.5；PN6；PN10；PN16；PN25；PN40；PN63；PN100；PN160；PN250；PN320；PN400
Class标记有6个压力等级
分别为：Class 150；Class 300；Class 600；Class 900；Class 1500；Class 2500
国标法兰的另一层意思为：按照国家标准要求的尺寸、公差范围等生产的法兰盘，区别于不按标准尺寸生产的法兰片也称二标法兰(有人叫非标法兰是不正确的)，通常一些无良商家会减少法兰盘厚度、外径两项尺寸来达到节省材料的目的，还有用废旧钢材或边角料钢材加工法兰，通常这种钢材是化学成分和力学性能不达标的废料，更有甚者用黑钢厂私炼钢生产法兰，这种私炼钢使用的炼钢技术陈旧无法保证力学性能和焊接性能，使用时有可能无法和钢管焊接，或者钢材本身有裂缝、气孔等焊接上去后也会漏水。所以购买法兰盘时尽量选用国标法兰。如果资金有限选择二标法兰的情况下一定要仔细观察并测量法兰尺寸以免上当。
应用技术参数
平焊法兰的密封面的形式有一下几类：
凹凸面（MFM） DN1300~3000 DN300~3000 DN400~2000 DN300~800
榫槽面（TG） DN1300~3000 DN300~3000 DN300~3000 DN300~800
全平面（FF ） DN300~3000 DN300~3000 DN300~3000 DN300~800
